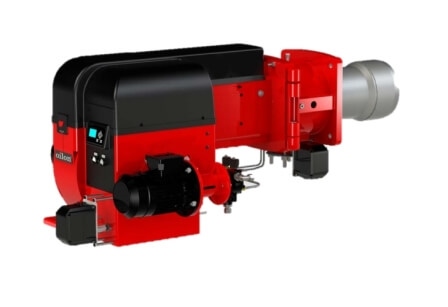

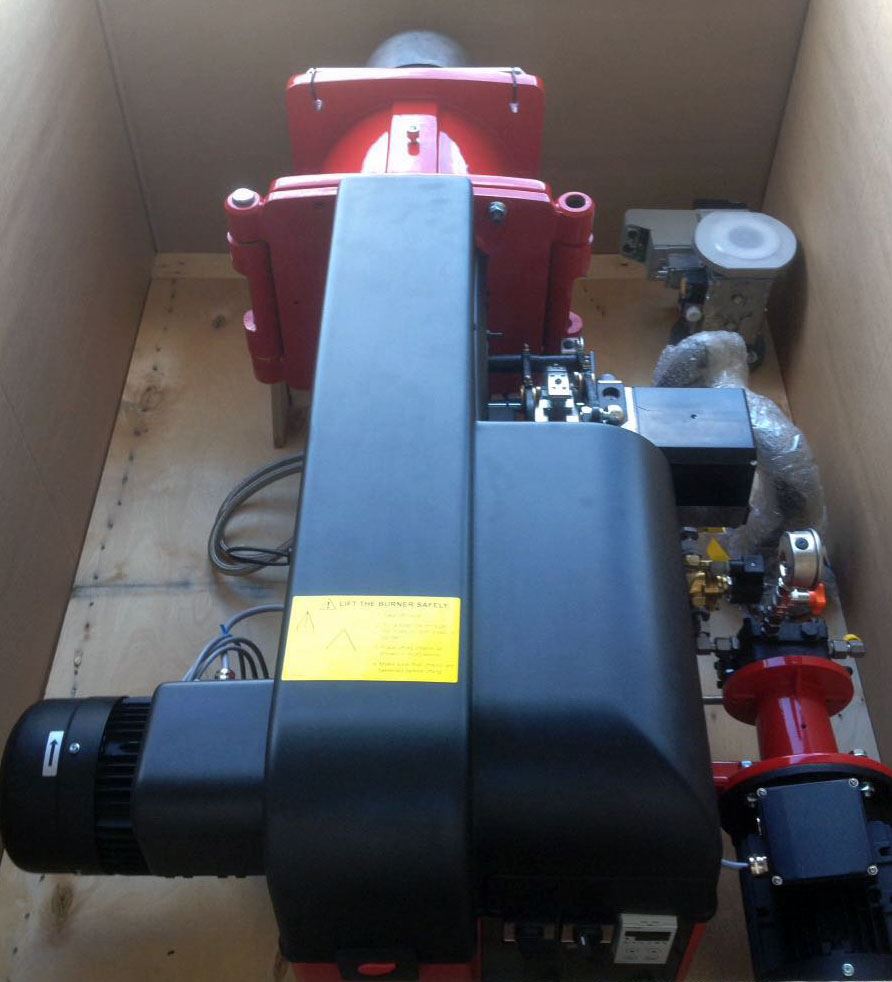

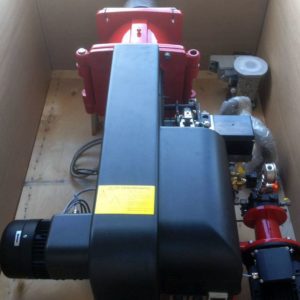

Комбинированная газо-дизельная горелка Oilon GKP-140 M

Природный газ:

• Теплотворная способность Hu = 9,5 кВтч/н м³ (34,3 МДж/н м³).
• Температура газа на входе в газовые клапаны: -15…+40 °C.

Легкое жидкое топливо (дизельное топливо):

• С вязкостью от 4 до 12 мм 2 /с (сСт) при температуре +20С.

Применение:
Горелки могут быть установлены на водогрейные, паровые котлы или воздухонагреватели.
Горелки применимы как для котлов с низким, так и с высоким противодавлением топки.
Они предназначены для использования в закрытых помещениях.

Особенности:
Воздух для горения подается вентилятором, расположенным в одном корпусе с горелкой.
Вентилятор рассчитан для подачи воздуха под достаточным и стабильным давлением, что гарантирует безупречный розжиг и хорошее качество горения в современных топках.
Горелка пригодна для сжигания легкого жидкого топлива (дизельного топлива) с вязкостью от 4 до 12 мм 2 /с (сСт) при температуре +20 °C.
Топливо, поступающее к горелке, должно проходить через фильтр. Степень фильтрации допускается до 125 мкм.
Максимальный диапазон регулировки горелки: 1:7 (100 — 15 %) на газе и 1:2,5 (100 — 40 %) на жидком топливе.
Макс. потребность воздуха для горения: — для газа: на каждый 10 кВт мощности – 13 м3 воздуха, — для жидкого топлива: на каждый сжигаемый кг – 15 м3 воздуха.
Автоматика горелки управляет и контролирует работу горелки.
Мощность горелки управляется регулятором мощности.
Сервомотором регулируется правильное соотношение воздуха с топливом в зависимости от требуемой производительности горелки.
Монтаж:
Горелку следует установить так, чтобы вал двигателя находился в горизонтальном положении; однако, при этом, горелка не должна быть расположена вверх дном.
Подключение к питающей электросети при помощи разъема.

Состав поставки:

• Откидной фланец горелки, уплотнение фланца горелки
• Встроенный вентилятор воздуха горения с электродвигателем
• Воздушная заслонка с сервоприводом
• Трансформатор зажигания, электроды и кабель зажигания
• Датчик пламени qra (прерывный режим работы)
• Смотровое окно
• Концевой выключатель на фланце горелки
• Газовое сопло
• Жидкотопливный насос с клапаном регулировки давления и с отдельным электродвигателем
• Жидкотопливные форсунки, манометры (для горелок м) 2 шт.
• Топливные шланги
• Электромагнитные клапаны для жидкого топлива
• Топливный фильтр, обратный клапан автоматика управления WD34 включает в себя блок управления типа BT330 для двух видов топлива, модуль DFM300, проверку герметичности газовых клапанов, регулятор мощности LCM100 и панель управления UI300
• Автоматический детектор утечки газа с помощью реле давления для основного электромагнитного клапана
• Три исполнительных механизма
• Двойной электромагнитный газовый клапан типа DMV
• Реле минимального и максимального давления газа
• Газовая заслонка с сервоприводом
• Дифференциальное реле давления воздуха
• Регулятор расхода топлива с сервоприводом (для горелок М)
