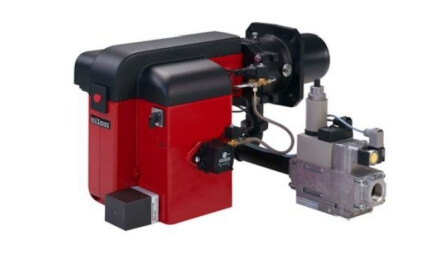

Комбинированная газо-дизельная горелка Oilon GKP-90 H

Природный газ:

• Теплотворная способность Hu = 9,5 кВтч/н.м³ (34,3 МДж/н.м³).
• Сетевое давление на входе в горелку: 20 — 150/360 мбар
• Температура газа перед газовым клапаном -15…+40°C.

Сжиженный газ:

• Сетевое давление на входе в горелку: 30 — 150/360 мбар
• Температура газа перед газовым клапаном 0…+40°C.

Легкое жидкое топливо (дизельное топливо):

• Вязкость от 4 до 12 мм 2 /с (сСт) при температуре +20 °C.

Применение:
Горелки могут быть установлены на водогрейные, паровые котлы или воздухонагреватели.
Они предназначены для использования в закрытых помещениях.
Особенности:
Расход газа регулируется дроссельным клапаном или газовыми клапанами («Мultibloc»), расположенными при горелке, а также изменением давления газа.
Воздух для горения подается вентилятором, расположенным в одном корпусе с горелкой.
Вентилятор рассчитан для подачи воздуха под достаточным и стабильным давлением, что гарантирует безупречный розжиг и хорошее качество горения в современных топках.
Горелка пригодна для сжигания легкого жидкого топлива (дизельного топлива) с вязкостью от 4 до 12 мм 2 /с (сСт) при температуре +20 о С.
Топливо, поступающее к горелке, должно проходить через фильтр. Степень фильтрации допускается до 100 мкм.
Давление распыления топлива составляет 1000 – 2000 кПа (10–20 бар) на насосе.
Горелки являются двухступенчатыми. Они оснащены двумя топливными соплами, которые имеют индивидуальное управление магнитными клапанами.
Топливо распылается под давлением, созданным топливным насосом горелки.

Максимальный диапазон регулировки горелки 50 — 100 %.
Макс. потребность воздуха для горения: на каждый 10 кВтч мощности – до 13 м3 воздуха, на каждый сжигаемый кг – до 15 м3 воздуха.
Программное реле управляет и контролирует работу горелки.
Мощность горелки управляется термостатами или прессостатами отопительного котла.

Монтаж:
Горелку следует установить так, чтобы вал двигателя находился в горизонтальном положении; однако, при этом, горелка не должна быть расположена вверх дном.
Подключение к питающей электросети при помощи разъема.

Состав поставки:

• Алюминиевый корпус горелки и горелочная голова
• Откидной фланец горелки, уплотнение фланца горелки и крепежные винты
• Встроенный вентилятор воздуха горения с электродвигателем, воздушная заслонка с сервоприводом
• Трансформатор зажигания, электроды и кабель зажигания
• Программное реле типа LFL1.322
• Детектор пламени, концевой выключатель на фланце горелки, смотровое окно
• Переключатель работы горелки 0 – 1 – 2 – 1 – 0
• Газовый мультиблок MB-ZRDLE
• Реле минимального давления газа
• Прибор контроля герметичности газовых клапанов типа VPS 504 для горелок GKP-90 H
• Жидкотопливный насос на одной оси с вентилятором воздуха (дополнительная цена для отдельного электродвигателя)
• Газовое сопло, 2 шт.
• Жидкотопливные форсунки
• Топливные шланги 800 мм, 2 шт.
• Электромагнитные клапаны для жидкого топлива, 3 шт., топливный фильтр
• Дифференциальное реле давления воздуха
• Электросоединительные штекеры
• Контактор электродвигателя и термореле
